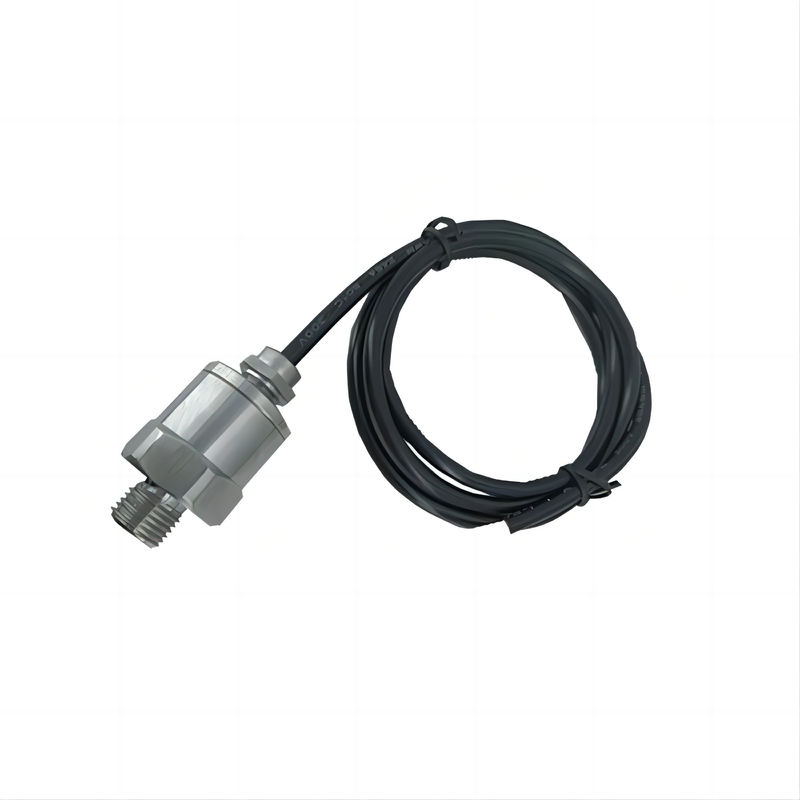

Name: Stainless Steel Linear Transfer Digital Output Pressure Sensor Mudah Digunakan
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

Rincian produk

Tempat asal: Wuxi

Nama merek: Consensic

Nomor model: CTS110

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Silakan hubungi kami untuk detailnya

Harga: Offline contact or face-to-face discussion can be negotiated

Waktu pengiriman: 3-7 hari kerja

Syarat-syarat pembayaran: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay, dan pembayaran bisnis-ke-bisnis

Menyediakan kemampuan: 999

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:

tekanan yang berlebihan:	2 Terima rentang penuh	Dampak perubahan suhu lingkungan:	0,03% / ℃, nilai tipikal
Stabilitas:	<0,5%FS/tahun	Output:	Output arus 4 ~ 20 m ADC dua jalur; output tegangan 0,5-4,5V
Tegangan catu daya:	10 hingga 36 VDC; 12 hingga 36 VDC atau 5VDC pada tegangan keluaran	Materi Utama:	304, dengan baja tahan karat

tekanan yang berlebihan:	2 Terima rentang penuh
Dampak perubahan suhu lingkungan:	0,03% / ℃, nilai tipikal
Stabilitas:	<0,5%FS/tahun
Output:	Output arus 4 ~ 20 m ADC dua jalur; output tegangan 0,5-4,5V
Tegangan catu daya:	10 hingga 36 VDC; 12 hingga 36 VDC atau 5VDC pada tegangan keluaran
Materi Utama:	304, dengan baja tahan karat

Stainless Steel Linear Transfer Digital Output Pressure Sensor Mudah Digunakan

fungsi transfer linier

Contoh fungsi transfer linier: 1. kisaran 0 ~ 1.6Mpa (tekanan meja), 4 ~ 20 mA output arus fungsi linier adalah sebagai berikut:Aout = ((400+P)/100

Diagram linier tekanan masuk dan arus keluar adalah sebagai berikut: fungsi transfer linier.

Contoh fungsi transfer linier: 1. kisaran 0 ~ 1.6Mpa (tekanan meja), 4 ~ 20 mA output arus fungsi linier adalah sebagai berikut:Aout = ((400+P)/100

Diagram linier tekanan masuk dan arus keluar adalah sebagai berikut:

Stainless Steel Linear Transfer Digital Output Pressure Sensor Mudah Digunakan 0

2. kisaran 0 ~ 1.6Mpa (tekanan meter), fungsi linier output tegangan 0,5V ~ 4,5V adalah sebagai berikut:Vout = ((200+P) / 400

Diagram linier tekanan input dan tegangan output adalah sebagai berikut:

Stainless Steel Linear Transfer Digital Output Pressure Sensor Mudah Digunakan 1

Diagram kabel listrik

bentuk output

Dengan kabel terlindung / kabel GX 12

Koneksi listrik

Output arus, dengan sistem jalur kedua 4 ~ 20mA

Pin 1 (Garis Merah) - Pasokan Daya Positif Vs + Pin 2 (Garis Hitam) - Pasokan Daya Negatif Vs-

Kekuatan output, tiga kawat

Pin 1 (garis merah) - -Power Supply Positif Vs +

Pin 2 (garis hitam) -Power Negative / Common GND

Pin 3 (garis kuning) - -Terminal output tegangan Vout
