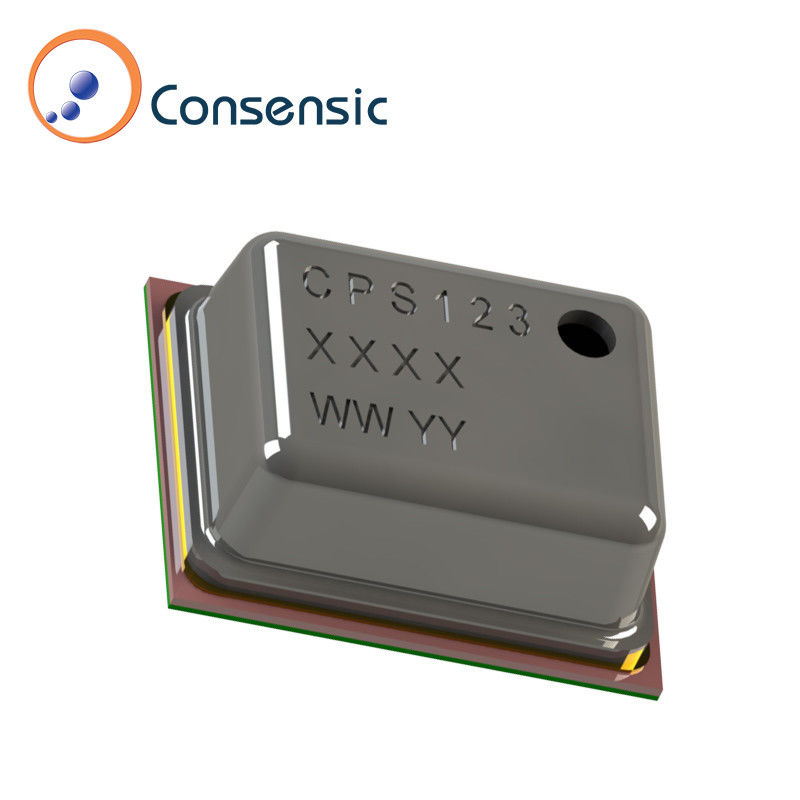

CPS123 LGA Pressure Transducer Digital Output 30 hingga 130 KPa

Sensor Tekanan Keluar Digital CPS123 Jangkauan suhu kerja - 40 ° C hingga + 85 ° C Keakuratan tekanan < ± 0,2 kPa (< ± 2,0mbar) @ 25°C

Berikut adalah deskripsi yang lebih berbeda dan ringkas dari fitur dan spesifikasi utama CPS123:

Parameter listrik:

• Rata-rata arus pasokan (Iavg): 3,95 μA (pada VDD = 3V)
• Pasokan arus selama konversi (Isc): 1,5 mA (pada VDD = 3V)
• Standby Supply Current (Iss): 0,2 μA (pada VDD = 3V)
• Analog ke Konverter Digital (ADC)Resolusi 24 bit
• Frekuensi jam I2C (FC,I2C): 400 kHz

Kondisi operasi:

Sensor tekanan:

• Jangkauan: 30 sampai 130 kPa (300 sampai 1300 mbar)
• Resolusi: 0,001 kPa (0,01 mbar)
• Keakuratan:
  • 70 sampai 115 kPa @ 0°C sampai 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 sampai 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Sensor suhu:

• Jangkauan: -40°C sampai +85°C
• Resolusi: 0,003°C
• Keakuratan: ±0,75°C dari -40°C sampai +85°C

Operasi:

• Tegangan Pasokan: 2.0V sampai 5.5V (dibali di pabrik pada 3.0V ± 10% untuk akurasi)
• Jangkauan suhu operasi: -40°C sampai +85°C
• Resistor Pull-Up I2C: 1 sampai 2,2 kΩ

Rating mutlak:

• Tekanan yang Terlalu Banyak: Hingga 2 kali skala penuh (FS)
• Tegangan Pasokan: -0,3V sampai 6,5V (relatif terhadap GND)
• Tegangan pin I/O analog/digital: -0,3V ke VDD + 0,3V
• Suhu penyimpanan: -60°C sampai +150°C

Gambaran umum:

PeraturanCPS123adalah tingkat lanjutSistem dalam Paket (SIP)solusi yang mengintegrasikansensor tekanan jembatan resistifdan a24-bit ADC. Itu memberikanpengukuran tekanan dengan resolusi tinggi dan tepatdengan kalibrasi penuhoutput digital yang dikompensasi tekanan dan suhuHal ini menghilangkan kebutuhan untuk perhitungan kompensasi yang kompleks oleh mikrokontroler host, membuatnya sangat efisien untuk berbagai aplikasi.

Ringkasan ini menyoroti aspek kunci dari fitur CPS123 ′s, berfokus pada spesifikasi listrik, kemampuan sensor, dan kinerjanya.Beri tahu saya jika Anda membutuhkan klarifikasi lebih lanjut atau lebih detail pada aspek apapun!
