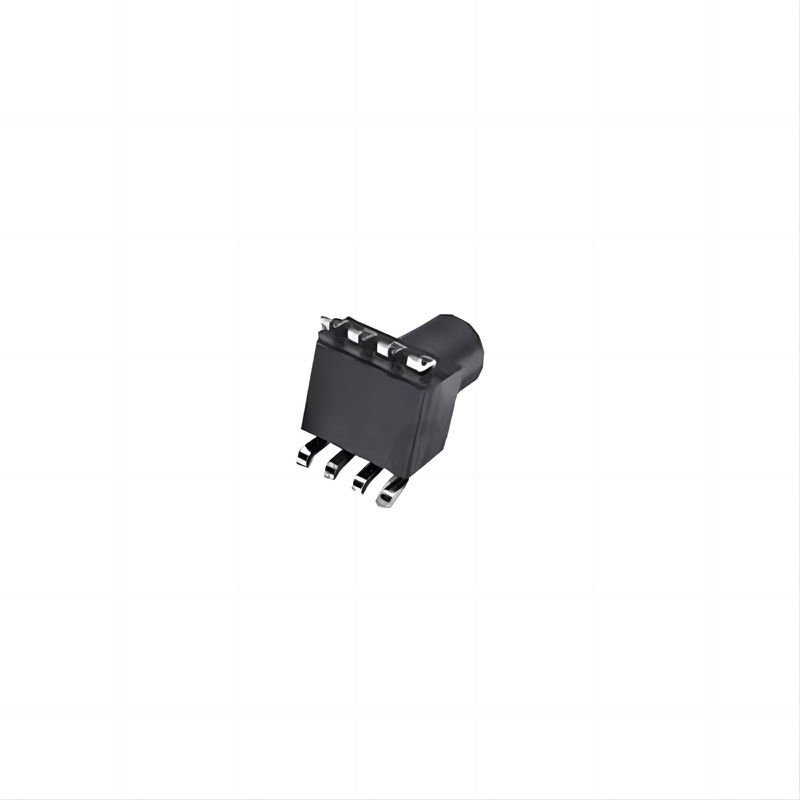

5-10V DC MEMS berbasis sensor tekanan output digital

Rincian produk

Tempat asal: Wuxi

Nama merek: Consensic

Nomor model: CPG

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Silakan hubungi kami untuk detailnya

Harga: Offline contact or face-to-face discussion can be negotiated

Waktu pengiriman: 3-7 hari kerja

Syarat-syarat pembayaran: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay, dan pembayaran bisnis-ke-bisnis

Menyediakan kemampuan: 999

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                Sensor Tekanan Digital Berbasis MEMS, Sensor Tekanan Keluar Digital 10V, Sensor tekanan berbasis 5V mems


offset nol:	-15~+15mV	tidak linier:	0,2~0,5%FS
Stabilitas:	%FS /tahun	Tegangan layanan:	5~10Vdc

offset nol:	-15~+15mV
tidak linier:	0,2~0,5%FS
Stabilitas:	%FS /tahun
Tegangan layanan:	5~10Vdc

5-10V DC MEMS berbasis sensor tekanan output digital

CPG Zero Offset -15~+15mV Nolinear 0.2~0.5%FS Stabilitas 0.2 %FS /Y

Catatan:Jika tidak ditentukan, semua nilai dalam tabel ini diuji pada tegangan 5 Vdc dan suhu 25 ± 3 °C.

parameter		minimal	kasus khas	maksimum	unit	Pernyataan
tegangan kerja		-	5	10	Vdc
arus pasokan		-	1	-	mAdc
rentang		10,40,100,700			kPa
Ketahanan lengan jembatan		4.5	5	5.5	kΩ
Zero offset		- 15	0	+15	mV
rentang penuh output	10 kPa	18	23	28	mV
	40Kpa	50	75	100	mV
	100Kpa /700Kpa	80	100	120	mV
tidak linear		-	0.2	0.5	% FS
Koefisien suhu output titik nol, TCO		- 0.08	- 0.03	0.08	% FS /°C	Mode tekanan konstan
Koefisien suhu output titik nol, TCO		- 0.08	- 0.04	0.08	% FS /°C	Mode aliran konstan
Koefisien suhu output TCS		- 0.27	- 0.22	- 0.17	% FS /°C	Mode tekanan konstan
Koefisien suhu output TCS		- 0.05	± 0.02	0.05	% FS /°C	Mode aliran konstan
Koefisien suhu resistensi		1500	2000	2500	ppm /°C
stabilitas		0.2			% FS /Y
Histeresis stres		-	0.05	0.1	% FS
Tekanan kelebihan beban		3 ×
suhu kerja		- 40	-	125	°C
suhu penyimpanan		- 40	-	150	°C
Jika tidak ditentukan, semua nilai dalam tabel ini diuji pada tegangan 5 Vdc dan suhu 25 ± 3°C.

Sensor tekanan seri CPG adalah perangkat berbasis MEMS dengan struktur seluruhnya silikon, yang dirancang untuk memberikan pengukuran tekanan yang akurat di kisaran -100 kPa hingga 700 kPa.Ini menunjukkan hubungan linier antara tekanan yang diterapkan dan tegangan outputSensor ini dirancang untuk biaya rendah dan keandalan jangka panjang yang tinggi, ideal untuk digunakan dalam peralatan rumah tangga, peralatan medis, olahraga,dan pengukuran tekanan industri.

Fitur Utama

Jangkauan Tekanan yang Luas: -100 kPa sampai 700 kPa
Rentang Suhu Tinggi: Bekerja efektif antara -40°C dan 125°C
Linearitas yang sangat baik: Memberikan tegangan keluaran linear proporsional dengan tekanan
Biaya-efektif: Dirancang untuk aplikasi berbiaya rendah
Keandalan Tinggi: Memastikan kinerja stabil jangka panjang
Aplikasi yang Serbaguna: Cocok untuk peralatan rumah tangga, aplikasi medis, olahraga, dan industri

Konfigurasi Pin dan Definisi

Tabel 5.1: Definisi posisi kaki

Nomor posisi kaki	Definisi Posisi Kaki (700 kPa)	Definisi Posisi Kaki (100 kPa)	Definisi Posisi Kaki (40 kPa)	Definisi Posisi Kaki (10 kPa)
1	VS +	GND	GND	Vout +
2	Vout -	Vs +	Vout +	Vs +
3	GND	NC	Vs +	NC
4	Vout +	NC	NC	NC
5	NC	Vout -	Vout -	Vout -
6	NC	Vout +	GND	GND

Catatan: SOP (Small Outline Package) memiliki definisi pin yang sama dengan pin DIP (Dual In-line Package).

Aplikasi

Peralatan Rumah: Memastikan pengukuran tekanan yang akurat di mesin cuci, mesin pencuci piring, dan peralatan rumah tangga lainnya.
Peralatan Medis: Sangat penting untuk perangkat yang membutuhkan pemantauan tekanan yang tepat, seperti monitor tekanan darah dan ventilator.
Peralatan Olahraga: Berguna dalam peralatan olahraga dan peralatan untuk mengukur tekanan dengan akurat.
Pengukuran Tekanan Industri: Cocok untuk berbagai aplikasi industri yang membutuhkan sensor tekanan yang kuat dan andal.
