Mudah I2c Komunikasi Digital Output Tekanan Sensor Sangat sensitif

Jika Anda memiliki pertanyaan lebih lanjut atau membutuhkan informasi lebih lanjut tentang cara mengintegrasikan CPS121 ke dalam proyek Anda, jangan ragu untuk bertanya!

Listrik Parameter

Gambaran umum

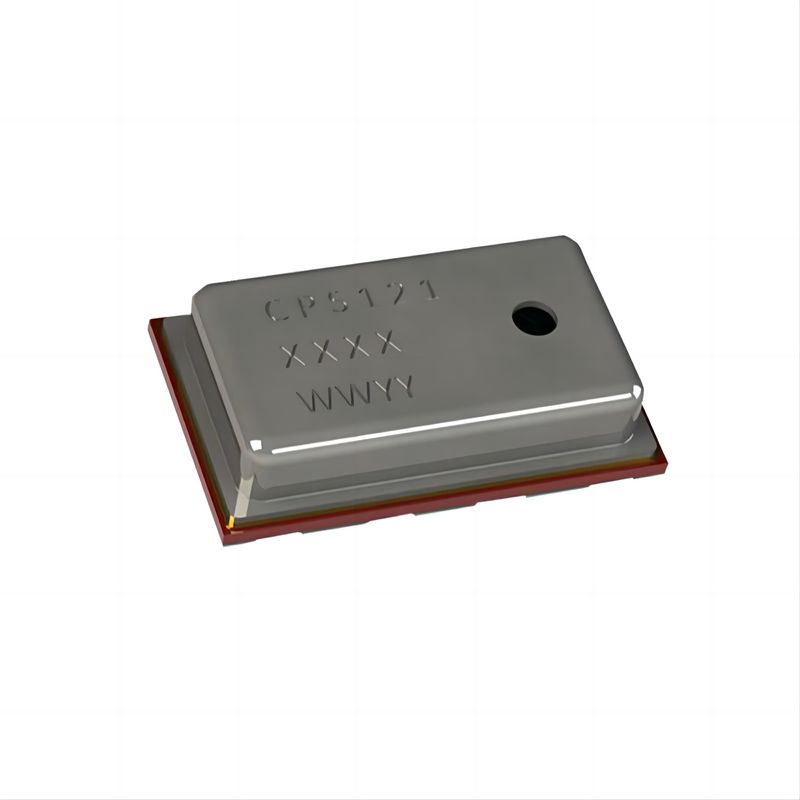

Solusi sistem-in-a-package (SIP) CPS121 mencakup sensor tekanan jembatan resistif dan ADC 24-bit, yang menyediakan resolusi tinggi dan pengukuran tekanan yang tepat.Output digitalnya yang sepenuhnya dikalibrasi dan dikompensasi suhu menyederhanakan integrasiLogika kalibrasi internal sensor menghilangkan kebutuhan untuk koefisien kalibrasi eksternal dan perhitungan kompensasi oleh mikrokontroler host.

Fitur Utama

• Kalibrasi Pabrik: Menyediakan pengukuran tekanan dan suhu yang akurat secara langsung.
• Output digital: Data tekanan dan suhu tersedia melalui antarmuka I2C.
• Konsumsi Daya Rendah: Cocok untuk aplikasi baterai.
• Tidak Perlu Jam Eksternal: Menyederhanakan desain sistem.
• Resistensi Media yang Tinggi: Bertahan terhadap berbagai media sensing.

Karakteristik Listrik

• Tegangan Pasokan: 2V sampai 5,5V (biasanya 3V)
• Rata-rata konsumsi arus: < 5 μA per pengukuran
• Konsumsi saat tidur: < 200 nA pada 25°C
• Jangkauan suhu operasi: -40°C sampai +85°C

Karakteristik pengukuran

• Tekanan Akurasi mutlak: ±0,1 kPa (±1,0 mbar) dari 0°C sampai 50°C, 95 kPa sampai 105 kPa
• Keakuratan relatif tekanan: ±0,01 kPa (<1 meter)
• Keakuratan Suhu: ± 1,0°C

Antarmuka

• Antarmuka I2C: Mendukung kecepatan data hingga 400 kHz

Karakteristik Fisik

• Faktor Bentuk: ukuran kompak 3 x 5 x 1,2 mm (w x l x h)
• Paket: Paket LGA dengan 8 kabel
• Pelabuhan Sensing: Sensor sisi atas

Aplikasi

1. Ponsel pintar: Meningkatkan kemampuan penginderaan lingkungan.
2. Pakaian: Cocok untuk perangkat pelacakan kesehatan dan kebugaran.
3. Altimeter: Memberikan pengukuran ketinggian yang tepat.
4. Barometer portabel dan stasioner: Mengukur tekanan atmosfer dengan akurat.
5. Stasiun Cuaca: Penting untuk pengumpulan data meteorologi.
6. Aplikasi GPS: Meningkatkan akurasi posisi dengan data ketinggian.
7. Hard Disk Drive (HDD): Memantau tekanan internal untuk memastikan operasi yang optimal.
8. Peralatan Industri: Cocok untuk pemantauan dan kontrol tekanan.
9. Sistem Kontrol Udara: Bagian integral dari sistem yang mengelola aliran udara dan tekanan.
10. Sistem vakum: Monitor dan kontrol tekanan di lingkungan vakum.

Manfaat

• Konsumsi Daya Rendah: Ideal untuk perangkat yang dioperasikan dengan baterai.
• Sangat baik untuk aplikasi baterai: Memperpanjang umur baterai karena konsumsi daya rendah.
• Tidak Perlu Jam Eksternal: Menyederhanakan proses integrasi.
• Ketahanan Tinggi terhadap Media Sensing: Memastikan daya tahan dalam lingkungan yang beragam.
