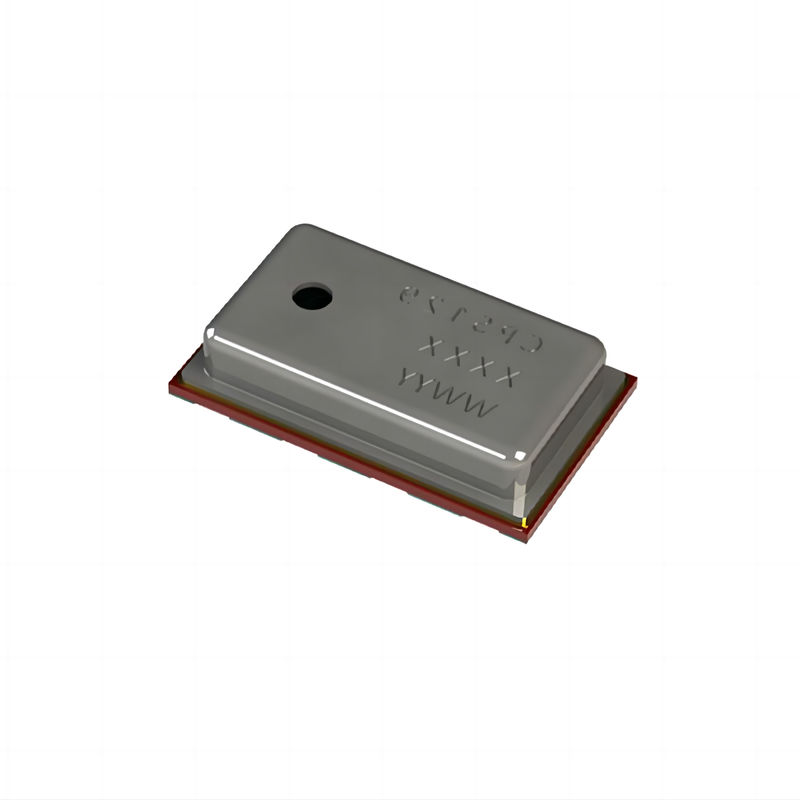

95 kPa hingga 105 kPa Sensor Tekanan Waterproof Perangkat medis

CPS129 Tekanan Keakuratan mutlak ± 0,1 kPa (± 1,0mbar) @ 0°C sampai 50°C, 95 kPa hingga 105 kPa

Gambaran umum

CPS129 adalah solusi System-in-a-Package (SIP) yang menampilkan sensor tekanan tipe jembatan resistif yang digabungkan dengan ADC 24 bit, yang menawarkan resolusi tinggi dan pengukuran tekanan yang tepat.Sensor ini menyediakan tekanan sepenuhnya kalibrasi dan suhu kompensasi output digital melalui antarmuka I2C, menghilangkan kebutuhan untuk perhitungan kompensasi yang kompleks oleh mikrokontroler tuan rumah.

Aplikasi

CPS129 cocok untuk berbagai aplikasi termasuk:

• Desain tahan air
• Perangkat medis
• Ponsel pintar
• Pakaian
• Altimeter
• Barometer portabel dan stasioner
• Stasiun cuaca
• Aplikasi GPS
• Hard Disk Drive (HDD)
• Peralatan industri
• Sistem kontrol udara
• Sistem vakum

Manfaat

• Konsumsi Daya Rendah: Ideal untuk aplikasi bertenaga baterai, dengan konsumsi arus dioptimalkan untuk efisiensi energi.
• Tidak Perlu Jam Eksternal: Menyederhanakan desain sistem dan mengurangi jumlah komponen.
• Ketahanan Tinggi terhadap Media Sensing: Memastikan daya tahan dan keandalan di berbagai lingkungan.

Fitur

• Sensor Tekanan dan Suhu yang Dikalkulasikan Pabrik: Menyediakan pengukuran yang akurat dari kotak.
• Tegangan Pasokan: Bekerja dalam kisaran 2V hingga 5,5V, dengan tegangan operasi khas 3V.
• Rata-rata konsumsi arus: Mengkonsumsi kurang dari 5μA per pengukuran, mengoptimalkan penggunaan daya.
• Konsumsi saat tidur: Konsumsi daya yang sangat rendah kurang dari 200nA pada 25°C.
• Jangkauan suhu operasi: Kisaran suhu operasi yang luas dari -40°C sampai +85°C, cocok untuk lingkungan yang keras.
• Tekanan Akurasi mutlak: ± 0,1 kPa (± 1,0mbar) pada suhu 0°C sampai 50°C, antara 95 kPa hingga 105 kPa.
• Keakuratan relatif tekanan: ±0,01kPa (<1mbar).
• Keakuratan Suhu: ± 1,0°C.

Antarmuka

• Antarmuka I2C: Mendukung komunikasi hingga 400 kHz, memungkinkan integrasi langsung dengan mikrokontroler dan perangkat lainnya.

Karakteristik Fisik

• Faktor Bentuk Kecil: Dimensi kompak 3 x 5 x 1,2 mm (lebar x panjang x tinggi), cocok untuk aplikasi terbatas ruang.
• Paket LGA, 8 Timah: Paket yang dipasang di permukaan dengan 8 kabel, meningkatkan keandalan dan kemudahan perakitan.
• Pelabuhan Sensor Sisi Atas: Memfasilitasi paparan langsung terhadap media sensing, mengoptimalkan kinerja sensor dalam berbagai lingkungan pengukuran.
