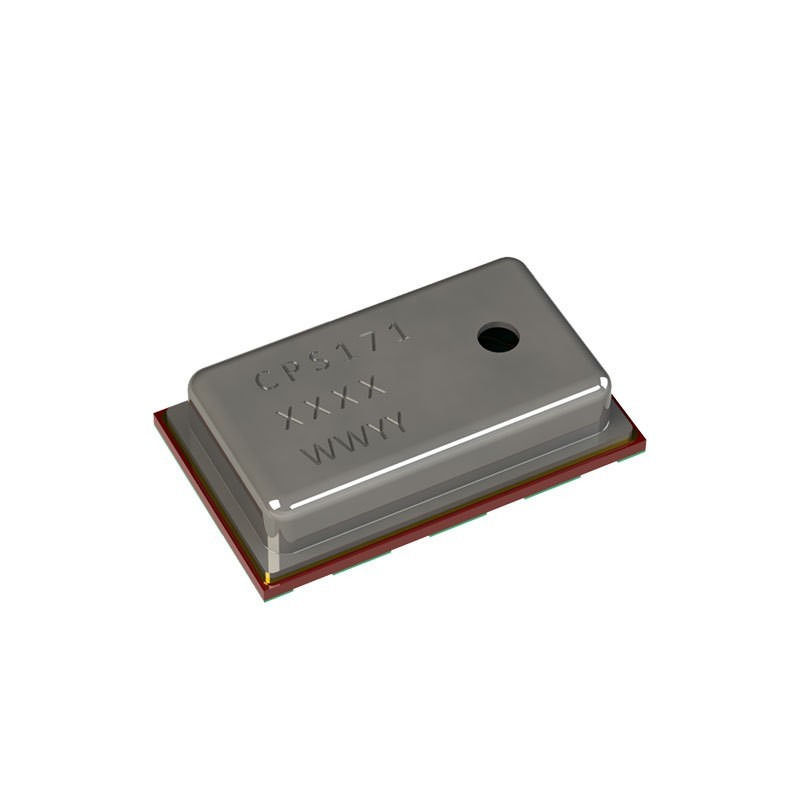

Name: CPS171 10 hingga 115kPa Analog Output Pressure Sensor 5.0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 hingga 115kPa Analog Output Pressure Sensor 5.0V

Rincian produk

Tempat asal: Wuxi

Nama merek: Consensic

Nomor model: CPS171

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Silakan hubungi kami untuk detailnya

Harga: Consult customer service

Waktu pengiriman: 3-7 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/bisnis-ke-bisnis

Menyediakan kemampuan: 1000 pcs

Dapatkan Harga Terbaik

Gambaran umum

CPS171 adalah sensor tekanan absolut resistif yang dirancang khusus untuk aplikasi tekanan rendah, seperti sistem Manifold Absolute Pressure (MAP).output analog yang dikompensasi tekanan dan terdiri dari sensor tekanan MEMS resistif yang dikombinasikan dengan ASIC pengkondisian untuk pengukuran tekanan yang tepat.

Fitur dan Komponen Utama

Sensor Tekanan MEMS Resistif: Faktor bentuk ultra kecil untuk aplikasi kompak.
Pengkondisian ASIC: Memastikan pengukuran tekanan yang akurat dalam kisaran yang dikalibrasi pabrik.
Integrated Sigma-Delta ADC: Menyediakan sinyal output analog tingkat tinggi yang proporsional dengan tekanan yang diterapkan.
Logika Kalibrasi Internal: Meningkatkan akurasi dan keandalan pengukuran.

Rating mutlak

Parameter ini menentukan kondisi tegangan maksimum yang dapat ditangani sensor tanpa menimbulkan kerusakan permanen:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Tekanan yang Terlalu Banyak	️	️	️	️	1000 (10)	kPa (bar)
Tegangan Pasokan (berkaitan dengan GND)	VDD	️	- 0.3	️	6.0	V
Tegangan pada analog I/O - In Pin	VINA	️	- 0.3	️	VDD + 0.3	V
Tegangan pada analog I/O - Out Pin	Pemilihan	️	- 0.3	️	VDD + 0.3	V
Suhu penyimpanan	TSTOR	️	- 50	️	130	°C

Kondisi Operasi

Mendefinisikan kondisi khas untuk operasi standar sensor:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Tegangan pasokan ke GND1	VS	️	4.75	5.0	5.25	V
Jangkauan suhu operasi	️	️	- 40	️	85	°C

Karakteristik rentang tekanan (CPS171-JW001)

Menjelaskan kinerja sensor dalam kisaran tekanan yang dikalibrasi:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Rentang Tekanan 1	️	️	10 (100)	️	115 (1150)	kPa (mbar)
Output Skala Penuh	VFSO	@VS=5,0V	️	4.7	️	V
Panjang Skala Penuh	VFSS	@VS=5,0V	️	4.5	️	V
Keakuratan	️	(0 sampai 85°C)	️	️	± 1.5	% VFSS
Sensitivitas	V/P	️	️	45	️	mV/kPa

Parameter Listrik

Rincian konsumsi daya dan karakteristik keluaran listrik sensor:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Pasokan arus	IDD	Setelan kasus terburuk: 12 bit, 0ms Power Down	1200	️	1500	μA
Output analog	️	CPS171, Analog_P 10 sampai 115kPa (100 sampai 1150mbar)	0.4	️	4.65	V
Resolusi output analog	RES	️	️	12	️	Bits
Kesalahan analog tambahan	Eout	Termasuk Ratiometricity Error, -40 sampai 125°C	0.1	️	0.5	%
Frekuensi Sistem yang Dipotong	fSYS	Semua waktu dalam spesifikasi ini tunduk pada variasi ini.	️	1.85	️	MHz
Waktu Memulai	STA	Power-On untuk Data Siap, Pengaturan tercepat dan paling lambat	️	4.25	173	ms
Tingkat Pembaruan (Mode Normal)	TRESP_UP	Pengaturan tercepat dan paling lambat	️	0.70	288	ms
Kebisingan dari puncak ke puncak @ Output	Tidak	100 Pengukuran dalam 12 bit	️	️	5	LSB

Hasil analog:	Biasanya 10% hingga 90% dari VSUPPLY	Tegangan suplai:	5.0V ±10%
Faktor Bentuk Kecil:	3x5x1.2mm (panjang xpanjang)	Tegangan Pasokan ke GND1:	MIN4.75 TIPE 5.0 MAKS 5.25V

Hasil analog:	Biasanya 10% hingga 90% dari VSUPPLY
Tegangan suplai:	5.0V ±10%
Faktor Bentuk Kecil:	3x5x1.2mm (panjang xpanjang)
Tegangan Pasokan ke GND1:	MIN4.75 TIPE 5.0 MAKS 5.25V
