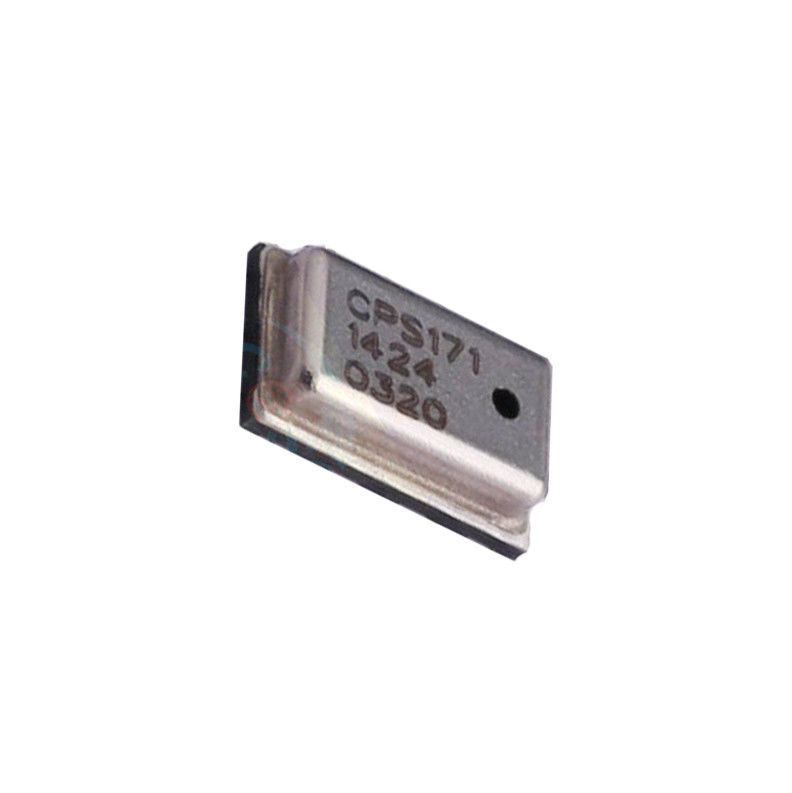

Name: Sensor Tekanan Output Analog CPS171 8 Lead LGA Metal Lid PCB Substrate
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Sensor Tekanan Output Analog CPS171 8 Lead LGA Metal Lid PCB Substrate

Rincian produk

Tempat asal: Wuxi

Nama merek: Consensic

Nomor model: CPS171

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Silakan hubungi kami untuk detailnya

Harga: Consult customer service

Waktu pengiriman: 3-7 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/bisnis-ke-bisnis

Menyediakan kemampuan: 1000 pcs

Dapatkan Harga Terbaik

Rating mutlak

Parameter ini menentukan kondisi tegangan maksimum yang dapat ditangani sensor tanpa menimbulkan kerusakan permanen:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Tekanan yang Terlalu Banyak	️	️	️	️	1000 (10)	kPa (bar)
Tegangan Pasokan (berkaitan dengan GND)	VDD	️	- 0.3	️	6.0	V
Tegangan pada analog I/O - In Pin	VINA	️	- 0.3	️	VDD + 0.3	V
Tegangan pada analog I/O - Out Pin	Pemilihan	️	- 0.3	️	VDD + 0.3	V
Suhu penyimpanan	TSTOR	️	- 50	️	130	°C

Kondisi Operasi

Mendefinisikan kondisi khas untuk operasi standar sensor:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Tegangan pasokan ke GND1	VS	️	4.75	5.0	5.25	V
Jangkauan suhu operasi	️	️	- 40	️	85	°C

Karakteristik rentang tekanan (CPS171-JW001)

Menjelaskan kinerja sensor dalam kisaran tekanan yang dikalibrasi:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Rentang Tekanan 1	️	️	10 (100)	️	115 (1150)	kPa (mbar)
Output Skala Penuh	VFSO	@VS=5,0V	️	4.7	️	V
Panjang Skala Penuh	VFSS	@VS=5,0V	️	4.5	️	V
Keakuratan	️	(0 sampai 85°C)	️	️	± 1.5	% VFSS
Sensitivitas	V/P	️	️	45	️	mV/kPa

Parameter Listrik

Rincian konsumsi daya dan karakteristik keluaran listrik sensor:

Parameter	Simbol	Ketentuan	Min	Jenis	Maksimal	Satuan
Pasokan arus	IDD	Setelan kasus terburuk: 12 bit, 0ms Power Down	1200	️	1500	μA
Output analog	️	CPS171, Analog_P 10 sampai 115kPa (100 sampai 1150mbar)	0.4	️	4.65	V
Resolusi output analog	RES	️	️	12	️	Bits
Kesalahan analog tambahan	Eout	Termasuk Ratiometricity Error, -40 sampai 125°C	0.1	️	0.5	%
Frekuensi Sistem yang Dipotong	fSYS	Semua waktu dalam spesifikasi ini tunduk pada variasi ini.	️	1.85	️	MHz
Waktu Memulai	STA	Power-On untuk Data Siap, Pengaturan tercepat dan paling lambat	️	4.25	173	ms
Tingkat Pembaruan (Mode Normal)	TRESP_UP	Pengaturan tercepat dan paling lambat	️	0.70	288	ms
Kebisingan dari puncak ke puncak @ Output	Tidak	100 Pengukuran dalam 12 bit	️	️	5	LSB

Klasifikasi:	Sensor tekanan keluaran analog	Faktor Bentuk Kecil:	3x5x1.2mm (panjang xpanjang)
Tegangan Pasokan ke GND1:	MIN4.75 TIPE 5.0 MAKS 5.25V	Berat badan:	100 gram
Suhu operasi:	-40 hingga 85°C	Waktu merespon:	≤1 mdtk

Klasifikasi:	Sensor tekanan keluaran analog
Faktor Bentuk Kecil:	3x5x1.2mm (panjang xpanjang)
Tegangan Pasokan ke GND1:	MIN4.75 TIPE 5.0 MAKS 5.25V
Berat badan:	100 gram
Suhu operasi:	-40 hingga 85°C
Waktu merespon:	≤1 mdtk
