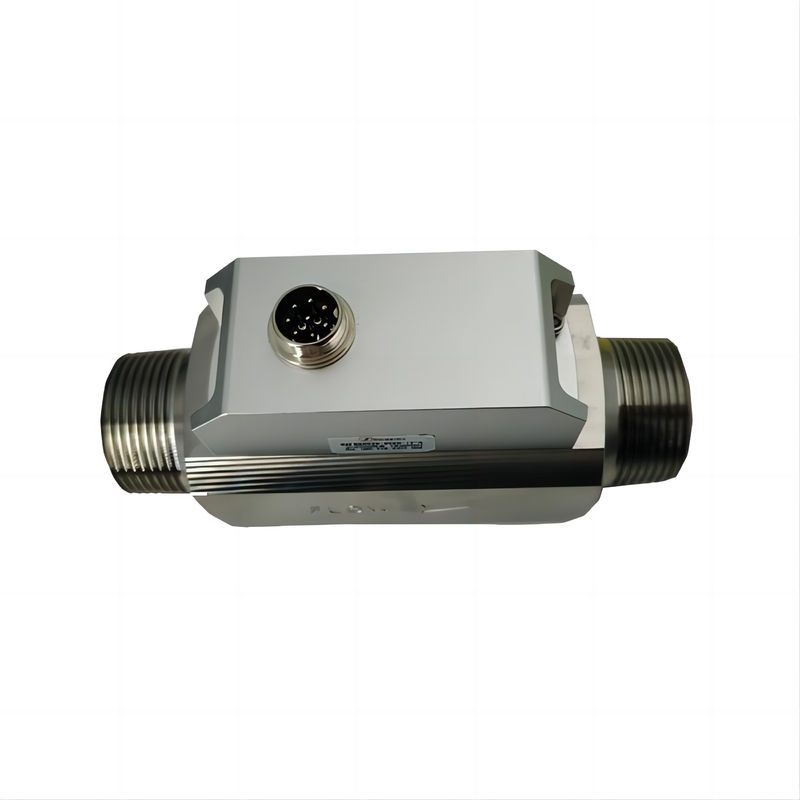

CAFS5032 Tekanan Maksimal 0,8 MPa Sensor Berbasis MEMS Presisi Tinggi

CAFS5032 Tekanan maksimum 0,8 MPa Keakuratan yang dapat disesuaikan ±1,5% FS %

Cara Menghitung Tingkat Aliran

Tingkat aliran dapat ditentukan dari tegangan output sensor dengan menggunakan rumus berikut:
$\text{Tingkat Aliran}=\frac{(\text{VOUT}-1\text{V})}{4\text{V}}\times \text{Tingkat Aliran Rentang Penuh}$
Contoh Perhitungan:
Untuk sensor CAFS5032AV dengan aliran penuh 1000 SLPM, jika tegangan output adalah 2,5V, aliran instan dapat dihitung sebagai berikut:
$\text{Tingkat Aliran}=\frac{(2.5V-1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Aplikasi

• Proses Industri:Pengukuran aliran gas yang akurat untuk lini manufaktur dan produksi.
• Perangkat medis:Memantau dan mengendalikan aliran gas dalam peralatan medis.
• Industri minyak bumi:Pengukuran dan kontrol dalam ekstraksi dan pengolahan gas.
• Instrumen:Pengukuran aliran presisi untuk berbagai instrumen ilmiah dan teknik.
• Laboratorium:Manajemen aliran gas untuk eksperimen dan aplikasi penelitian.
• Fasilitas Gas:Pengukuran dan pemantauan dalam sistem distribusi gas.
• Pengolahan Kimia:Pengukuran aliran gas dalam reaksi dan proses kimia.
• Mencairkan:Kontrol aliran gas yang akurat dalam operasi peleburan logam.
• Pengolahan Makanan:Pengukuran gas untuk produksi makanan dan proses kemasan.
• Peralatan mekanik dan listrik:Integrasi ke dalam berbagai sistem untuk pengukuran dan kontrol aliran.

Deskripsi Produk

PeraturanSeri CAFS5032adalah perangkat pengukuran aliran berbasis MEMS yang presisi tinggi yang dirancang untuk berbagai aplikasi. Dengan teknologi canggih dan konstruksi yang kuat,sensor CAFS5032 sangat ideal untuk mengukur dan mengontrol gas bersih dan relatif kering di lingkungan industri dan komersial.
Sensor ini menggunakan teknologi sistem mikro-elektromekanik (MEMS) mutakhir yang menggabungkan sensor aliran massa termal dengan sirkuit pemrosesan dan kalibrasi digital presisi tinggi.Konverter Δ-Σ A/D terintegrasi dan algoritma kalibrasi internal memastikan pengukuran aliran yang akurat dengan persyaratan kalibrasi eksternal minimalCAFS5032 menawarkan kinerja yang dapat diandalkan dengan berbagai pilihan output dan dapat digunakan dalam berbagai kondisi operasi.

Fitur Produk

• Keakuratan tinggi:CAFS5032 memberikan presisi tinggi dengan akurasi ±1,5% Full Scale (FS), memastikan pengukuran aliran gas yang dapat diandalkan dan akurat.
• Output linier:Sensor ini memiliki respon output linier, yang menyederhanakan integrasi dan aplikasi dalam berbagai sistem.
• Tidak diperlukan kompensasi suhu:Desain sensor menghilangkan kebutuhan untuk kompensasi suhu eksternal, mengurangi kompleksitas sistem dan pemeliharaan.
• Stabilitas jangka panjang:Dengan drift nol minimal, sensor mempertahankan kinerja tinggi dan stabilitas selama jangka waktu yang lama.
• Waktu respons cepat:Sensor memiliki waktu respons cepat 65 ms (dipilih), memungkinkan pengukuran aliran secara real-time dan penyesuaian cepat.
• Jangkauan aliran yang luas:Mampu mengukur aliran gas dari 0 sampai 60 m/s, dengan ketahanan tinggi terhadap benturan dan kejut hingga 100g.
• Inti Sensing Solid State:Inti sensor MEMS tidak memiliki rongga permukaan atau film rapuh, sehingga tahan terhadap penyumbatan dan dampak tekanan.
• Opsi output serbaguna:Menawarkan output analog (1-5 VDC) dan komunikasi RS485 digital (protokol MODBUS) untuk integrasi dan analisis data yang fleksibel.
• Kemampuan beradaptasi dengan lingkungan gas lembab:Cocok untuk mengukur gas yang relatif lembab, memperluas jangkauan aplikasinya.
• Rentang suhu dan kelembaban:Bekerja dalam kisaran suhu yang luas dari -25°C sampai 85°C dan kondisi penyimpanan dari -40°C sampai 90°C, dengan toleransi kelembaban 0-100% RH.
• Resistensi air kondensat:Dirancang untuk menahan paparan air kondensasi tanpa degradasi kinerja.

Spesifikasi fungsional
