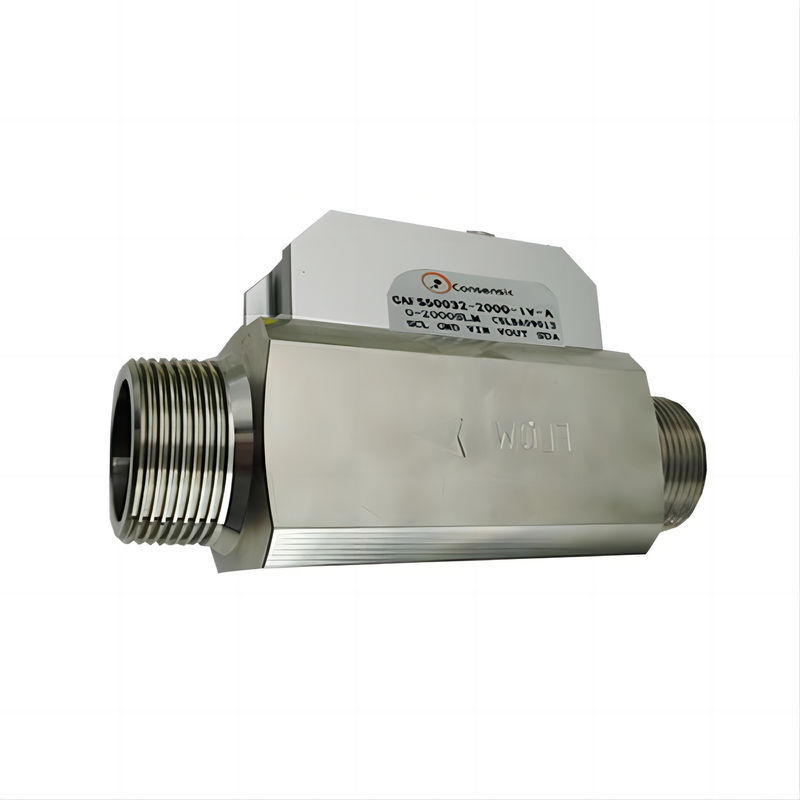

CAFS5032 latus rectum32 joggle PT1/4 Bahan keseluruhan stainless steel

Dukungan dan Layanan:

Fitur:

■Keakuratan tinggi (1,5% akurasi F.S)
■Linear output dan tidak memerlukan kompensasi suhu
■Kestabilan jangka panjang dengan drift nol minimal
■Waktu respons cepat (20 ms waktu respons)
■Rentang aliran adalah 0-60m/s, dan ketahanan benturan adalah 100g
■ Inti sensor solid state (tidak ada ruang permukaan atau membran rapuh) untuk menahan penyumbatan dan tekanan shock
■Keluar analog (1-5 V) (keluar komunikasi RS485 digital tersedia)
■Kompatibel dengan pengukuran gas yang relatif lembab
■Suhu operasi: -25°C sampai 85°C, Suhu penyimpanan: -40°C sampai 90°C, Kelembaban: 0 sampai 100% RH
■Sensor tahan terhadap kondensasi

Parameter teknis:

• Latus Rectum:32 mm
• Koneksi:PT1/4"
• Bahan keseluruhan:Baja tahan karat

Parameter Kinerja

• Sumber Daya:8 ~ 24 VDC, 50mA (Optional)
• Keakuratan:±1,5% FS
• Waktu tanggapannya:65 ms (Fleksibel)
• Tekanan maksimum:0.8 MPa (bisa disesuaikan)
• Metode Komunikasi:RS485 (MODBUS)

Mode output

• Output analog:1-5 VDC
• 4-20mA:Mencocokkan

Suhu

• Suhu sedang:-10 ~ 65 °C
• Suhu lingkungan:-25 ~ 85 °C

Antarmuka

• Koneksi:PT1/4 (Dipersonalisasi)

Metode Kalibrasi

• Udara, 20°C, 101,325 kPa

Materi Umum

• Baja tahan karat

Aplikasi:

■ Industri ■ Medis ■ Minyak bumi ■ Instrumen ■ Gas ■ Kimia ■ Peleburan ■ Pengolahan makanan ■ Peralatan mekanik dan listrik

Deskripsi produk:

Sensor aliran medis CAFS5032 terbuat dari chip sensor aliran sistem mikroelektromekanik (MEMS), yang cocok untuk berbagai tujuan pembersihan dan relatif.Pengukuran gas aliran kecil kering dan kontrol proses, teknologi kemasan yang unik memungkinkan produk untuk memenuhi berbagai rentang pengukuran aliran, untuk memastikan sensitivitas tinggi, keandalan tinggi,stabilitas tinggi dan biaya rendah.Hal ini didasarkan pada unit sensing aliran MEMS dan sirkuit pemrosesan dan kalibrasi digital presisi tinggi (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyAlgoritma kompensasi yang sesuai diproses, sehingga tidak perlu melakukan kompensasi kalibrasi eksternal untuk memastikan output aliran presisi tinggi;Mode komunikasi output digital yang ramahPengguna dapat dengan mudah mendapatkan informasi data yang sesuai untuk komunikasi; rentang aplikasi sangat luas.

korespondensi

1. Komunikasi RS485
Mode komunikasi dari flowmeter adalah RS485, dan ada dua mode protokol: (factory default adalah mode B)
A. Protokol komunikasi yang dikalibrasi pabrik, yang merupakan protokol komunikasi yang berdiri sendiri;
B. Protokol Modbus adalah protokol komunikasi multi-mesin.
Pengaturan adalah:
Baud rate 9600 (A protokol) / 9600 (B protokol);
8 bit data;
Stop bit 1;
Checksum / kontrol aliran tidak ada.
Protokol komunikasi adalah sebagai berikut: Protokol komunikasi Modbus dari komputer bagian atas dari CAFS5000 seri gas mass flow meter
2. 4-20mA output sinyal arus
4 ~ 20mA Output sinyal + ((LOOP +, Brown)
Koneksi resistor loop (Langkah ini untuk pengguna yang membutuhkan output sinyal arus 4 ~ 20mA.)
, pengguna lain silakan melewatkan langkah ini).
Hubungan antara tegangan sirkuit output arus eksternal 4 ~ 20mA dan resistensi maksimum lingkaran:
RL (max) = 200Ω
