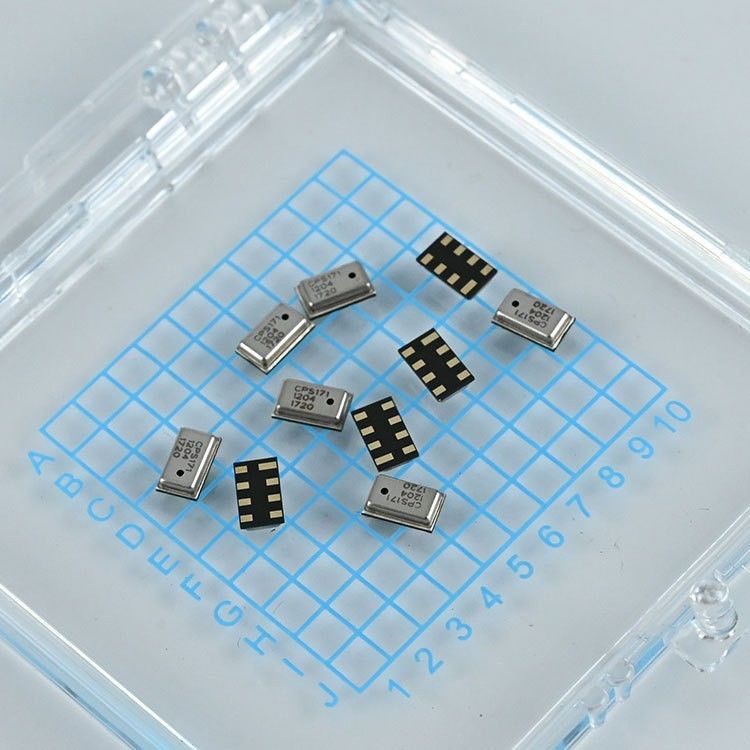

CPS171 Sensor Tekanan Bagian Atas Sensing Port Keakuratan 0 sampai 85C

Name: CPS171 Sensor Tekanan Bagian Atas Sensing Port Keakuratan 0 sampai 85C
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Rincian produk

Tempat asal: Wuxi

Nama merek: Consensic

Nomor model: CPS171

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Silakan hubungi kami untuk detailnya

Harga: Consult customer service

Waktu pengiriman: 3-7 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/bisnis-ke-bisnis

Menyediakan kemampuan: 1000 pcs

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                4.65V sensor tekanan, 85C sensor tekanan, 4Sensor transduser tekanan.7V


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

CPS171 Sensor Tekanan Bagian Atas Sensing Port Keakuratan 0 sampai 85C

Manfaat

Konsumsi Daya Rendah: Operasi yang efisien dengan konsumsi daya minimal.
Jam Eksternal Tidak Dibutuhkan: Menyederhanakan integrasi dan mengurangi jumlah komponen.
Ketahanan Tinggi terhadap Media Sensing: awet dan dapat diandalkan di berbagai lingkungan.

Fitur

Sensor Tekanan Kalibrasi Pabrik: Memastikan akurasi tinggi keluar dari kotak.
Tegangan Pasokan: 5,0V ± 10%
Jangkauan suhu operasi: -40°C sampai +85°C

Antarmuka

Output analog: output tipikal berkisar dari 10% sampai 90% dari tegangan pasokan (VSUPPLY).

Karakteristik Fisik

Faktor Bentuk Kecil: Desain kompak dengan dimensi 3 x 5 x 1,2 mm (lebar x panjang x tinggi).
Paket LGA: Paket 8 timbal untuk memudahkan perakitan.
Pelabuhan Sensor Sisi Atas: Nyaman untuk integrasi dalam berbagai aplikasi.

Deskripsi

CPS171 adalah solusi sensor tekanan absolut resistif yang dirancang untuk aplikasi tekanan rendah, seperti sistem Manifold Absolute Pressure (MAP).Ini termasuk sensor tekanan MEMS resistif ultra-kecil dan ASIC pengkondisian untuk memberikan pengukuran tekanan yang akuratSensor memberikan sinyal output analog yang sepenuhnya dikalibrasi, tekanan-kompensasi.

ADC berbasis sigma-delta terintegrasi, dikombinasikan dengan logika kalibrasi internal, memastikan sinyal output analog tingkat tinggi yang proporsional dengan tekanan yang diterapkan.

Aplikasi

Sistem Tekanan Absolute Berbagai
Peralatan Industri
Sistem Kontrol Udara
Sistem vakum

Rating mutlak

Parameter	SYMBOL	MIN	Maksimal	Satuan
Tekanan yang Terlalu Banyak		1000 (10)		kPa (bar)
Tegangan Pasokan (berkaitan dengan GND)	VDD	- 0.3	6.0	V
Tegangan pada I/O analog In Pin	VINA	- 0.3	VDD +0.3	V
Tegangan pada I/O analog Out Pin	Pemilihan	- 0.3	VDD +0.3	V
Suhu penyimpanan	TSTOR	- 50	130	°C

Kondisi Operasi

Parameter	SYMBOL	KONDISI	MIN	TYP	Maksimal	Satuan
Operasi
Tegangan pasokan ke GND1	VS		4.75	5.0	5.25	V
Jangkauan suhu operasi			- 40		85	°C
RANGKA PRESSURE 1 KARAKTERISTIK (CPS171-JW001)
Jangkauan 1			10 (100)		115 (1150)	kPa (mbar)
Output Skala Penuh	VFSO	@VS=5,0V		4.7		V
Panjang Skala Penuh	VFSS	@VS=5,0V		4.5		V
Keakuratan		(0 sampai 85°C)			± 1.5	% VFSS
Sensitivitas	V/P			45		mV/kPa

Parameter Listrik

Parameter	SYMBOL	KONDISI	MIN	TYP	Maksimal	Satuan
Pasokan arus
Update Mode Saat Ini	IDD	Setelan kasus terburuk: 12 bit, 0ms Power Down		1200	1500	μA
Output analog
Output analog (CPS171)	Analog_P	10 sampai 115kPa (100 sampai 1150mbar)	0.4		4.65	V
Resolusi output analog	RES			12		Bits
Kesalahan tambahan analog (termasuk kesalahan ratiometris)	Eout	-40 sampai 125°C	0.1		0.5	%
Sistem
Frekuensi Sistem yang Dipotong	fSYS	Semua waktu dalam spesifikasi ini tunduk pada variasi ini.		1.85		MHz
Start-Up-Time (Power-On ke Data Siap)	STA	Pengaturan tercepat dan paling lambat	4.25		173	ms
Tingkat Pembaruan (Mode Normal)	TRESP_UP	Pengaturan tercepat dan paling lambat	0.70		288	ms
Kebisingan puncak ke puncak @ Output (100 Pengukuran dalam 12-bit)	Tidak				5	LSB
